自蔓延耐磨陶瓷管道
產(chǎn) 品 工 藝 陶瓷內(nèi)襯復(fù)合鋼管是采用自蔓延高溫合成離心法制造的。就是把無(wú)縫鋼管放在離心機(jī)的管模內(nèi)，在鋼管內(nèi)加入鐵紅和鋁粉混合物，這種混合物在化學(xué)中稱為鋁熱劑，當(dāng)離心機(jī)
產(chǎn) 品 工 藝

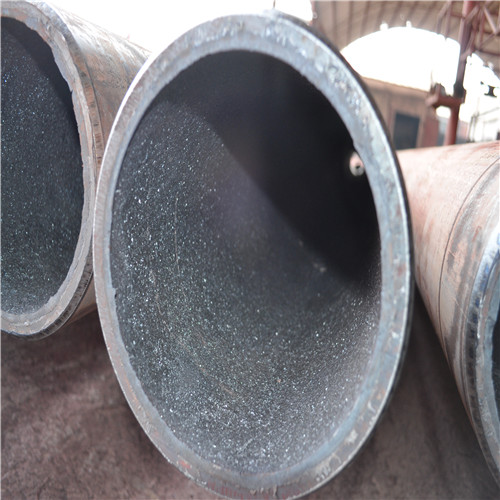

陶瓷內(nèi)襯復(fù)合鋼管是采用自蔓延高溫合成——離心法制造的。就是把無(wú)縫鋼管放在離心機(jī)的管模內(nèi)，在鋼管內(nèi)加入鐵紅和鋁粉混合物，這種混合物在化學(xué)中稱為鋁熱劑，當(dāng)離心機(jī)管模旋轉(zhuǎn)達(dá)到一定速度后，經(jīng)一火星點(diǎn)燃鋁熱劑，鋁熱劑立即自己燃燒，燃燒波迅速蔓延，在蔓延時(shí)發(fā)生的劇烈的化學(xué)反應(yīng)：
2Al+Fe2O3= Al2O3+2Fe+836Kj
3Fe3O4+8Al= 4Al2O3+9Fe+3265Kj
鋁熱劑反應(yīng)后生成物為穩(wěn)定型а—Al
2O
3（即剛玉）和鐵，同時(shí)放出大量熱量。這些熱量如在絕熱條件下，絕熱溫度可達(dá)到3860K
j和3600K
j，它使鋼管內(nèi)原來(lái)物料以及反應(yīng)后的生成物，即是熔點(diǎn)為2045℃的氧化鋁（俗稱剛玉）也都全部變成熔液。由于反應(yīng)非常迅速，只有數(shù)秒鐘，熔融反應(yīng)物在離心力作用下，迅速按比重大小進(jìn)行分離。生成物中鐵的比重（7.85g/cm3）為Al
2O
3比重(3.95g/cm3)的兩倍，較重的鐵被離心力甩到鋼管內(nèi)壁，較輕的Al
2O
3則分布在鐵的內(nèi)層，由于鋼管迅速吸熱和傳熱，Al
2O
3和鐵很快達(dá)到凝固點(diǎn)，分層凝固。最后形成的陶瓷鋼管從內(nèi)到處分別為剛玉瓷，以鐵為主的過(guò)渡層，以及外部的鋼管層。高溫熔融的鐵液和Al
2O
3液，與鋼管內(nèi)壁接觸，使鋼管內(nèi)壁處于半熔融狀態(tài)，使鐵層與鋼管形成冶金結(jié)合，鐵層與剛玉瓷間也形成牢固結(jié)合。
相關(guān)產(chǎn)品
